罗瓦拉水泵配件-SV/eSV系列安装维修

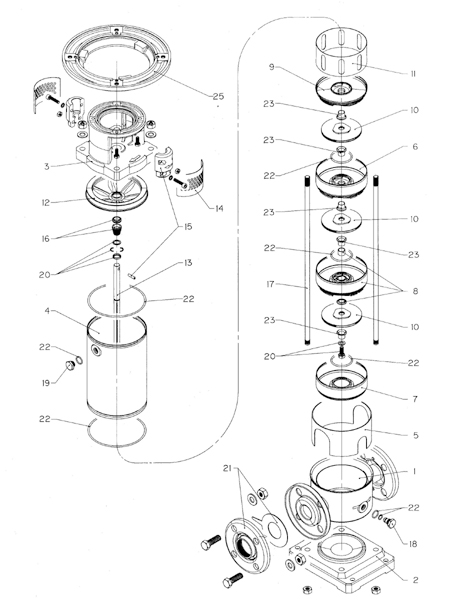

原SV2、SV4、SV8、SV16,现1SV,3SV,5SV,10SV,15SV,22SV系列

1 Pump body
2 Base
3 Adaptor
4 Shell
5 Shell spacer
6 Diffuser
7 First stage box
8 Diffuser & bushing kit
9 End diffuser
10 Impeller
11 End spacer
12 Seal holding disk
13 Shaft
14 Coupling screen
15 Half-coupling kit
16 Mechanical seal
17 Tie rod
18 Drain plug
19 Fill plug
20 Impeller pack fastening kit
21 Round counterflange+gasket
22 O-ring kit
23 Impeller spacer kit
25 Flange for motor adaptor connection


33、46、66、92系列

1 Pump body
2 Intermediate support
3 Adaptor
4 Lower shell
5 Lower support
6 Right-hand diffuser
7 Diffuser cover
8 Bearing
9 Diffuser spacer
10 Right-hand impeller
11 End spacer
12 Impeller spacer
13 Shaft
14 Coupling
15 Half-coupling kit
16 Mechanical seal
17 Tie rod
18 Drain plug
19 Fill plug
20 Impeller pack and seal fastening kit
21 Counter flange and gasket
22 O-ring kit
23 Left-hand diffuser
24 Left-hand impeller
25 Motor adaptor connection flange
26 Upper shell
27 Gauge attachment plug

  SV系列易损件、备件清单

序号



建议购置最低备件数

1

机械密封组件

1

2

外筒O形圈

2只或4

3

叶轮环口O形圈

水泵配置叶轮数量的100%

4

导叶壳

水泵配置导叶壳数量的50%

5

轴承导叶壳

12

6

叶轮

水泵配置叶轮数量的30%

7

电机轴承

1

8

电机轴承防护密封圈

1套
